Vorbereitung

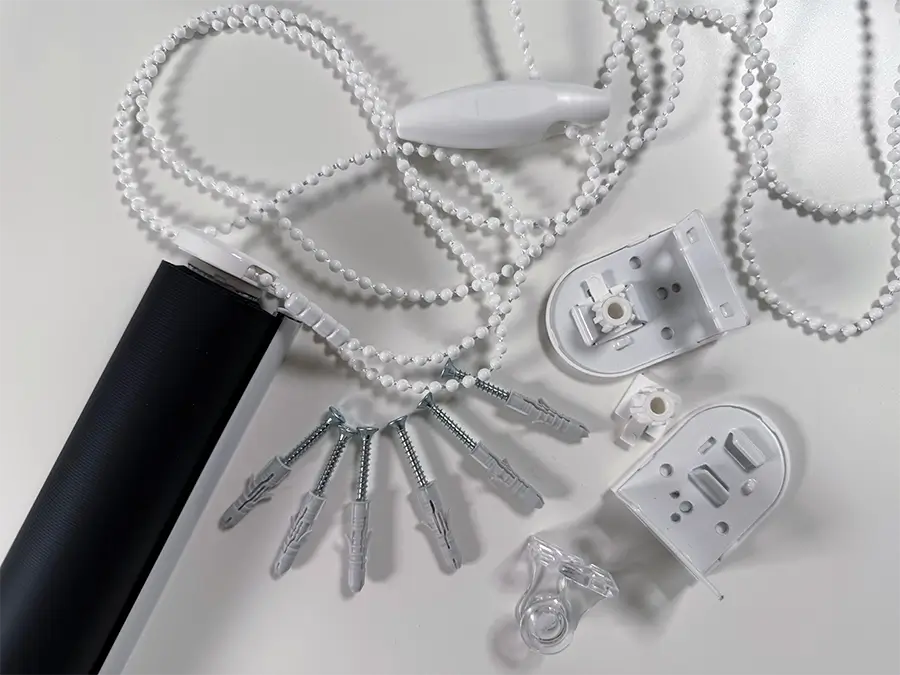

- Überprüfen Sie, ob das Paket vollständig ist:
- Montagehalterungen (links und rechts)
- 2 Teile mit Zahnrad
- Schrauben und Dübel
- Rollo mit Kettenmechanismus
- Kettenhalter (Kindersicherung)
- Benötigtes Werkzeug (nicht im Lieferumfang):
- Bohrmaschine
- Schraubendreher
- Wasserwaage
- Bleistift
- Maßband
In der Nische (im Fensterrahmen) — Gehen Sie zu Schritt 1a
An der Wand (Wand / über dem Rahmen) — Gehen Sie zu Schritt 1b
Schritt 1a — Montage in der Nische
Befestigen Sie die Montagehalterungen am oberen, horizontalen Teil der Fensternische, in den Ecken.
Achten Sie darauf, dass:
- Etwa 5 mm Abstand zur Rückwand der Nische eingehalten wird
- Beide Montagehalterungen exakt auf derselben Höhe montiert werden
- Die Montagehalterungen perfekt in einer Linie ausgerichtet sind
- Die Teile fest und gerade verschraubt sind
Schritt 1b — Montage an der Wand
1 Montieren Sie die Halterungen vorübergehend an beiden Seiten.
2 Halten Sie das Rollo in gewünschter Höhe an die Wand.
3 Eine Person drückt die Halterungen an. Die andere richtet die Wasserwaage aus und zeichnet die Ränder an.
4 Entfernen Sie die Halterungen vom Rollo.
5 Setzen Sie die Halterungen erneut ein, ausgerichtet an den Markierungen.
6 Markieren Sie die Bohrpunkte für die Schrauben.
Schritt 2 — Einsetzen der Seite mit Mechanismus und Kette
Schieben Sie die Seite mit dem Aufrollmechanismus und der Bedienungskette in die Montagehalterung mit dem Zahnradhalter.
Achten Sie darauf, dass:
- Der Mechanismus sich in horizontaler Position befindet
- Die Ausrichtung mit der nebenstehenden Abbildung übereinstimmt
Schritt 3 — Andere Seite montieren
Auf der anderen Seite des Rollos:
1 Setzen Sie das mitgelieferte Teil mit Zahnrad in das Rohr des Rollos ein
2 Setzen Sie das Teil in die Montagehalterung ein
3 In der Nische: Verriegeln Sie den Mechanismus von der Vorderseite der Halterung
4 An der Wand: Verriegeln Sie den Mechanismus von oben in die Halterung
5 Drücken Sie an, bis es einrastet (Sie hören ein deutliches Klicken)
Überprüfen Sie anschließend:
- Fest in beiden Montagehalterungen befestigt
- Frei und ohne Widerstand drehen kann
- Gleichmäßig und geschmeidig aufrollt
Schritt 4 — Kindersicherung montieren
Bringen Sie die Kindersicherung an der Kette an. Die Kette sollte leicht gespannt sein, aber nicht straff.
Gehen Sie wie folgt vor:
- Markieren Sie die Position an der Wand
- Bohren Sie Löcher an den markierten Punkten
- Schrauben Sie die Kindersicherung fest an
Letzte Kontrolle
Überprüfen Sie, ob die Kindersicherung korrekt funktioniert und ob die Kette sicher und korrekt geführt wird.
